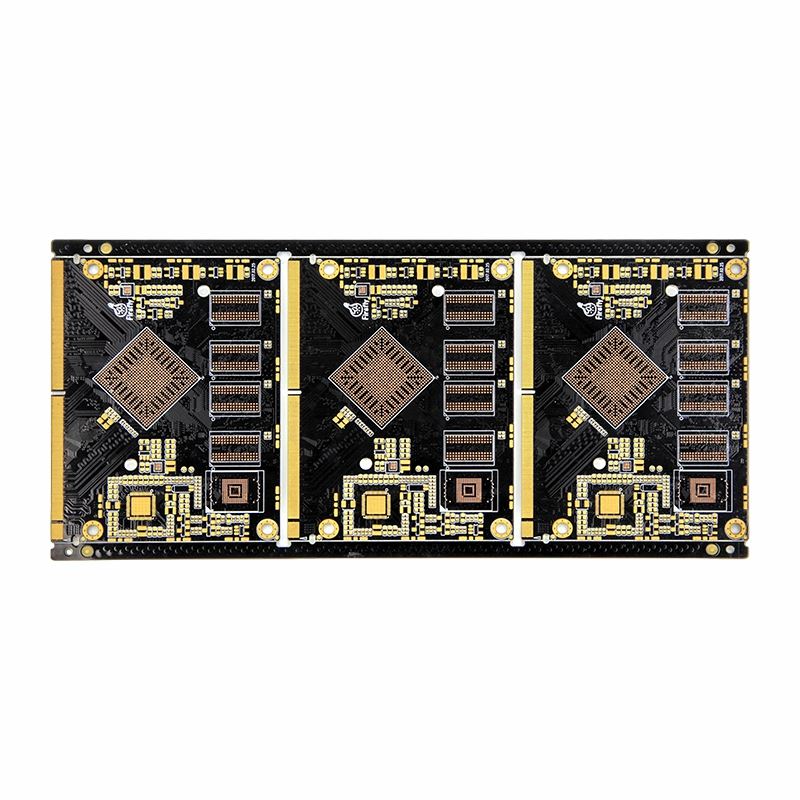

Συναρμολόγηση πρωτοτύπου με το κλειδί στο χέρι

Η συναρμολόγηση πρωτότυπου PCB είναι ένα βασικό βήμα πριν ένα προϊόν εισέλθει σε μικρή-παρτίδα ή μαζική παραγωγή. Σε αυτό το στάδιο, οι πελάτες συνήθως θέλουν να επαληθεύσουν τη λειτουργία του κυκλώματος, την επιλογή εξαρτημάτων, τη μηχανική εφαρμογή, την απόδοση του υλικολογισμικού, τη θέση του συνδετήρα, τη θερμική συμπεριφορά και την αξιοπιστία του βασικού προϊόντος. Ένα επιτυχημένο πρωτότυπο βοηθά τους μηχανικούς να επιβεβαιώσουν εάν ο σχεδιασμός είναι έτοιμος για το επόμενο στάδιο ανάπτυξης.

ΜαςΣυναρμολόγηση πρωτοτύπου PCB με το κλειδί στο χέριΗ υπηρεσία έχει σχεδιαστεί για πελάτες που θέλουν πλήρη υποστήριξη πρωτοτύπων από την κατασκευή PCB και την προμήθεια εξαρτημάτων έως τη συναρμολόγηση SMT, μέσω-κόλλησης με τρύπα, επιθεώρησης, δοκιμής και παράδοσης. Αντί να διαχειρίζονται ξεχωριστούς προμηθευτές για PCB, εξαρτήματα, συναρμολόγηση και δοκιμές, οι πελάτες μπορούν να στέλνουν αρχεία Gerber, BOM, pick-και-αρχεία, σχέδια συναρμολόγησης και απαιτήσεις έργου σε έναν προμηθευτή.

Για τους πελάτες πρωτότυπων, τα κύρια σημεία πόνου είναι συνήθως η ταχύτητα, η ακρίβεια του αρχείου, η διαθεσιμότητα εξαρτημάτων, η αξιοπιστία της συναρμολόγησης και αν η τελική πλακέτα μπορεί να χρησιμοποιηθεί για πραγματικές δοκιμές. Ένα μικρό πρόβλημα, όπως ένα μη διαθέσιμο IC, ένα λάθος αποτύπωμα, ένα αντιστραμμένο εξάρτημα ή ένας ασθενής σύνδεσμος συγκόλλησης, μπορεί να καθυστερήσει ολόκληρο το έργο. Αυτός είναι ο λόγος για τον οποίο η έγκαιρη αναθεώρηση και η ελεγχόμενη συναρμολόγηση είναι πολύ σημαντικές.

Κατά το στάδιο του πρωτοτύπου, οι πελάτες συχνά εργάζονται κάτω από αυστηρά χρονοδιαγράμματα. Μπορεί να χρειάζονται πίνακες για επικύρωση μηχανικής, επιδείξεις επενδυτών, δείγματα πελατών, εντοπισμό σφαλμάτων υλικολογισμικού ή δοκιμή προϊόντος. Εάν η παραγωγή καθυστερήσει από αρχεία που λείπουν, λάθος εξαρτήματα, ασαφή πολικότητα ή κακή συγκόλληση, το χρονοδιάγραμμα ανάπτυξης μπορεί να επηρεαστεί.

Μια αξιόπιστη διαδικασία συναρμολόγησης πρωτοτύπων θα βοηθήσει τους πελάτες να μειώσουν αυτούς τους κινδύνους πριν ξεκινήσει η παραγωγή. Μπορούμε να ελέγξουμε τα αρχεία Gerber, το BOM, τα αρχεία επιλογής-και-τοποθέτησης, τον προσανατολισμό των εξαρτημάτων, τη σχεδίαση του μαξιλαριού συγκόλλησης, τη θέση σύνδεσης και τη σκοπιμότητα της βασικής συναρμολόγησης. Εάν εντοπιστούν πιθανά προβλήματα, μπορούν να επιβεβαιωθούν με τον πελάτη πριν ξεκινήσει η κατασκευή PCB ή η αγορά εξαρτημάτων.

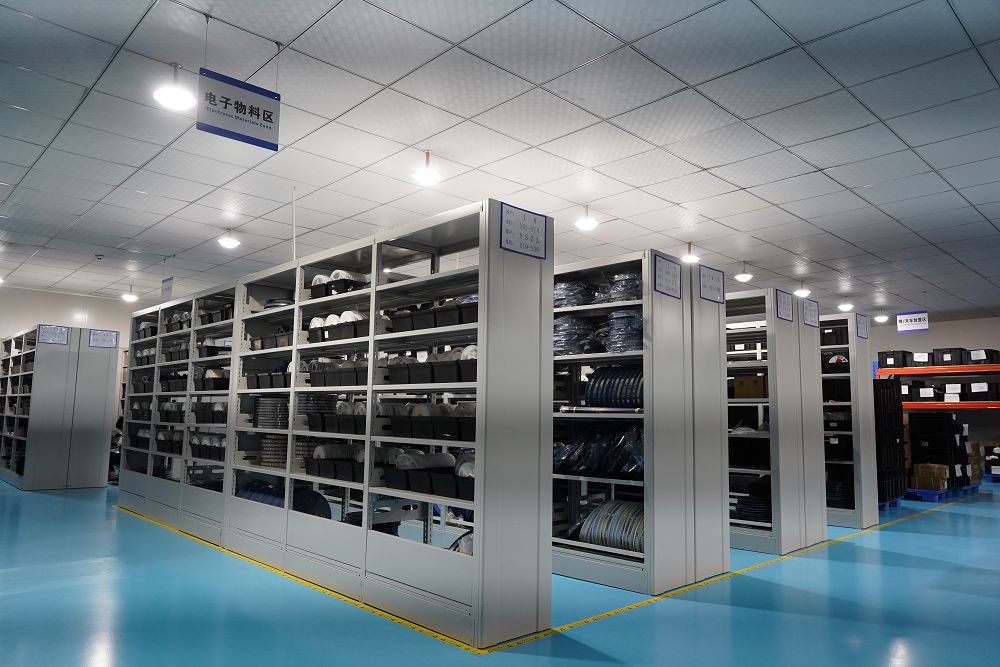

Η προμήθεια εξαρτημάτων είναι μια από τις πιο κοινές προκλήσεις. Οι ποσότητες πρωτοτύπων είναι συχνά μικρές, αλλά ορισμένα εξαρτήματα μπορεί να έχουν υψηλό MOQ, μεγάλο χρόνο παράδοσης ή περιορισμένο απόθεμα. Ορισμένα στοιχεία μπορεί επίσης να είναι απαρχαιωμένα ή να μην είναι διαθέσιμα από κανονικά κανάλια προμήθειας. ΜαςΠρωτότυπο Συναρμολόγηση με το κλειδί στο χέριΗ υποστήριξη περιλαμβάνει έλεγχο BOM, επαλήθευση πακέτου, έλεγχο διαθεσιμότητας και συζήτηση εναλλακτικών στοιχείων όταν χρειάζεται.

Αυτή η διαδικασία βοηθά τους πελάτες να αποφύγουν επαναλαμβανόμενες κατασκευές δειγμάτων. Κάνει επίσης το πρωτότυπο πιο χρήσιμο για πραγματικές δοκιμές αντί να ελέγχεται μόνο εάν η πλακέτα μπορεί να συναρμολογηθεί.

Οι παραγγελίες πρωτοτύπων μπορεί να είναι μικρές, αλλά εξακολουθούν να χρειάζονται προσεκτικό έλεγχο της διαδικασίας. Πολλές πρωτότυπες πλακέτες περιλαμβάνουν IC, αντιστάσεις, πυκνωτές, αισθητήρες, υποδοχές σύνδεσης, μονάδες επικοινωνίας, LED, εξαρτήματα ισχύος, BGA, QFN ή άλλα πακέτα λεπτής-τόπου. Εάν αυτά τα εξαρτήματα δεν συναρμολογηθούν σωστά, ο πελάτης ενδέχεται να μην είναι σε θέση να ελέγξει το σχέδιο με ακρίβεια.

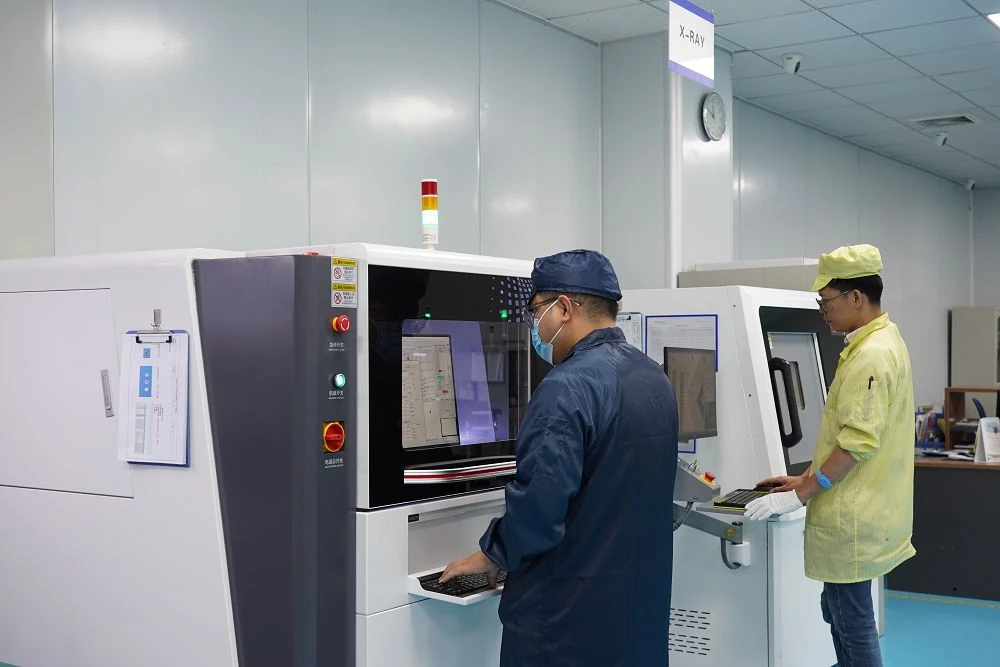

Για τη συναρμολόγηση SMT, η εκτύπωση πάστας συγκόλλησης, ο σχεδιασμός με στένσιλ, η ακρίβεια τοποθέτησης και το προφίλ επαναροής επηρεάζουν την ποιότητα της συγκόλλησης. Ο κακός έλεγχος της πάστας συγκόλλησης μπορεί να προκαλέσει γεφύρωση, ανεπαρκή συγκόλληση, ταφόπετρα ή αδύναμες συγκολλήσεις. Για εξαρτήματα BGA ή QFN, οι κρυφοί σύνδεσμοι συγκόλλησης ενδέχεται να απαιτούν επιθεώρηση με ακτίνες Χ. Για εξαρτήματα διά-οπής, η αντοχή της άρθρωσης συγκόλλησης είναι σημαντική επειδή οι σύνδεσμοι, οι ακροδέκτες και οι διακόπτες ενδέχεται να υποστούν μηχανική καταπόνηση κατά τη δοκιμή ή την εγκατάσταση.

ΜαςΤαχεία Συναρμολόγηση ΠρωτότυπουΗ ικανότητα εστιάζει στην εξισορρόπηση της ταχύτητας με τον έλεγχο της διαδικασίας. Η γρήγορη παράδοση είναι σημαντική, αλλά ένα γρήγορο πρωτότυπο που δεν μπορεί να δοκιμαστεί σωστά δημιουργεί μεγαλύτερη καθυστέρηση αργότερα. Βοηθάμε τους πελάτες να κινούνται γρήγορα, ενώ παράλληλα δίνουμε προσοχή στην ορθότητα των εξαρτημάτων, την ποιότητα συγκόλλησης, την επιθεώρηση και την ετοιμότητα δοκιμής.

Η δοκιμή πρωτοτύπων βοηθά τους πελάτες να κατανοήσουν εάν η συναρμολογημένη πλακέτα είναι έτοιμη για λειτουργική επικύρωση. Ορισμένοι πελάτες χρειάζονται μόνο συναρμολογημένες σανίδες και θα πραγματοποιήσουν τις δικές τους δοκιμές. Άλλοι μπορεί να χρειάζονται προγραμματισμό, ηλεκτρικούς ελέγχους ή λειτουργικές δοκιμές πριν από την αποστολή.

Οι απαιτήσεις δοκιμών θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή. Εάν ο πελάτης παρέχει ένα εξάρτημα δοκιμής ή μια διαδικασία δοκιμής, η διαδικασία μπορεί να ακολουθηθεί με μεγαλύτερη ακρίβεια. Εάν η μέθοδος δοκιμής εξακολουθεί να αναπτύσσεται, η βασική επιθεώρηση και οι ηλεκτρικοί έλεγχοι μπορούν ακόμα να βοηθήσουν στη μείωση των προφανών κινδύνων πριν από την παράδοση.

Το πρωτότυπο συγκρότημα PCB μπορεί να υποστηρίξει πολλά έργα ανάπτυξης προϊόντων, όπως πίνακες βιομηχανικού ελέγχου, συσκευές IoT, ιατρικά ηλεκτρονικά, μονάδες αυτοκινήτου, πίνακες επικοινωνίας, πλακέτες αισθητήρων, πλακέτες ελέγχου LED, μονάδες ισχύος, φορητές συσκευές, ηλεκτρονικά είδη ευρείας κατανάλωσης και όργανα δοκιμών.

Διαφορετικές εφαρμογές έχουν διαφορετικές προτεραιότητες. Τα βιομηχανικά πρωτότυπα μπορεί να επικεντρώνονται στη σταθερή λειτουργία και την αντοχή του συνδετήρα. Τα ιατρικά πρωτότυπα μπορεί να χρειάζονται καθαρό χειρισμό και τεκμηρίωση. Οι συσκευές IoT ενδέχεται να απαιτούν συμπαγή συναρμολόγηση SMT και φόρτωση υλικολογισμικού. Οι μονάδες ισχύος μπορεί να χρειάζονται προσοχή στις τρέχουσες διαδρομές και στα μεγαλύτερα εξαρτήματα. Τα πρωτότυπα αισθητήρων μπορεί να χρειάζονται καθαρή συγκόλληση και σταθερή απόδοση σήματος.

Μια καλή διαδικασία συναρμολόγησης πρωτοτύπου θα πρέπει να ταιριάζει με τον πραγματικό στόχο επικύρωσης του πελάτη. Μερικοί πελάτες χρειάζονται ταχύτητα, κάποιοι χρειάζονται λεπτομερή ανατροφοδότηση συναρμολόγησης, κάποιοι χρειάζονται λειτουργικές δοκιμές και κάποιοι χρειάζονται ένα πρωτότυπο που μπορεί αργότερα να προχωρήσει σε μικρή-παρτίδα.



Η συναρμολόγηση πρωτοτύπων είναι συχνά το πρώτο βήμα σε μια πιο μακροχρόνια διαδικασία ανάπτυξης. Αφού εγκριθεί το πρωτότυπο, το έργο μπορεί να προχωρήσει σε μηχανική επικύρωση, μικρή-παραγωγή, πιλοτική παραγωγή και μαζική παραγωγή.

Για να γίνει πιο ομαλή αυτή η μετάβαση, τα αρχεία παραγωγής, οι εκδόσεις BOM, οι εγκεκριμένες εναλλακτικές λύσεις, οι σημειώσεις συναρμολόγησης, οι μέθοδοι δοκιμής και τα πρότυπα επιθεώρησης θα πρέπει να καταγράφονται με σαφήνεια κατά το στάδιο του πρωτοτύπου. Εάν ένα στοιχείο αντικατασταθεί κατά τη διάρκεια της κατασκευής του δείγματος, αυτή η αλλαγή θα πρέπει επίσης να τεκμηριωθεί. Εάν εντοπιστεί πρόβλημα συγκόλλησης ή συναρμολόγησης, θα πρέπει να επανεξεταστεί πριν από το επόμενο στάδιο παραγωγής.



Οι πελάτες συχνά ανησυχούν ότι ένας προμηθευτής μπορεί να δημιουργήσει μερικά δείγματα, αλλά δεν μπορεί να υποστηρίξει μεταγενέστερη παραγωγή. Διατηρώντας καθαρά αρχεία και χρησιμοποιώντας επαναλαμβανόμενες διαδικασίες, οι μελλοντικές εκδόσεις μπορούν να παραμείνουν πιο κοντά στο εγκεκριμένο πρωτότυπο. Αυτό βοηθά στη μείωση της επαναλαμβανόμενης επικοινωνίας και βελτιώνει τη μακροπρόθεσμη-αποτελεσματικότητα του έργου.

Η καλή επικοινωνία είναι πολύ σημαντική για πρωτότυπα έργα. Επειδή η σχεδίαση μπορεί να εξακολουθεί να αλλάζει, ενδέχεται να εμφανιστούν ερωτήσεις κατά την εξέταση αρχείων, την προμήθεια εξαρτημάτων, τη συναρμολόγηση ή τη δοκιμή. Η γρήγορη και σαφής επικοινωνία βοηθά στην αποφυγή καθυστερήσεων και αποφεύγει τις εσφαλμένες υποθέσεις.

Ο ποιοτικός έλεγχος πρέπει να ξεκινά πριν από την παραγωγή, όχι μόνο μετά τη συναρμολόγηση της σανίδας. Ο έλεγχος αρχείων, η αναθεώρηση BOM, η επαλήθευση εξαρτημάτων, ο έλεγχος της διαδικασίας συγκόλλησης, η επιθεώρηση, η δοκιμή, η συσκευασία και η παράδοση επηρεάζουν την ποιότητα του τελικού πρωτοτύπου. Ο στόχος είναι να παραδοθούν πρωτότυπα που όχι μόνο συναρμολογούνται, αλλά χρήσιμα για την πραγματική επικύρωση προϊόντων.
